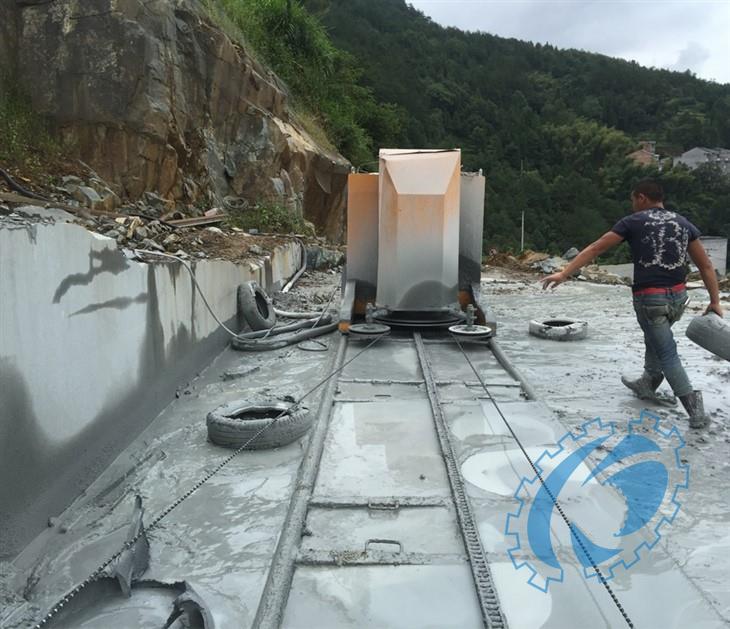

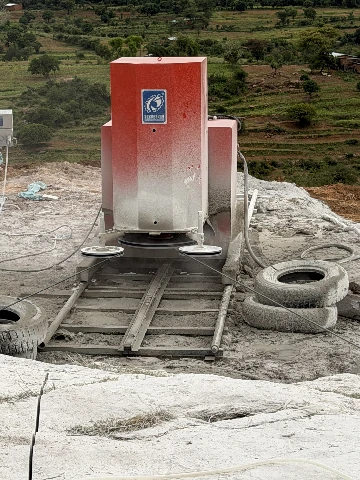

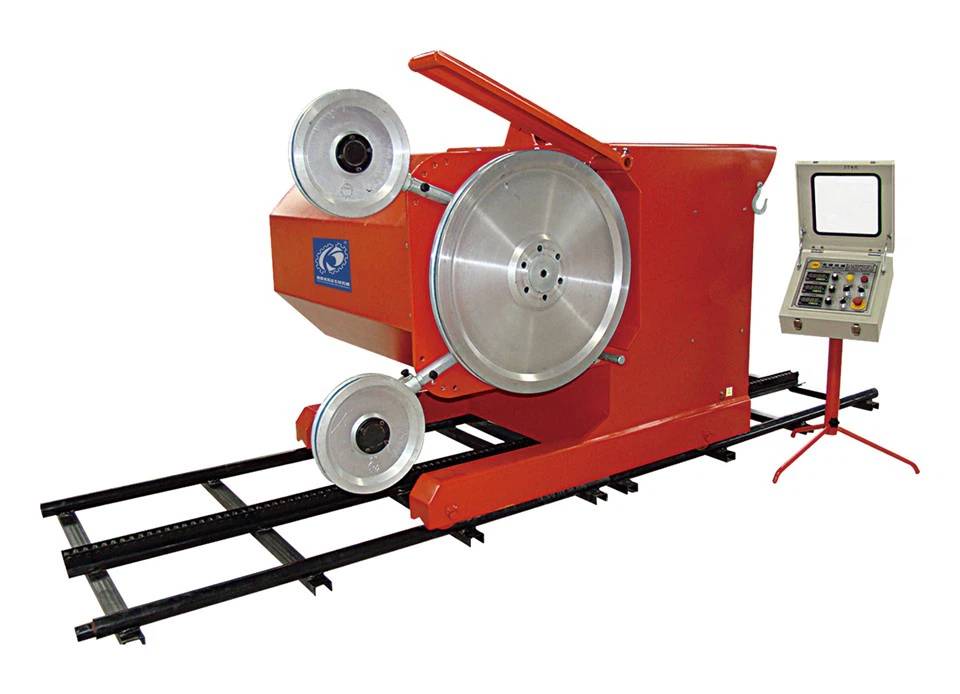

Μηχανή συρμάτινου πριονιού εξόρυξης

1. Επισκόπηση προϊόντων & τοποθέτηση προμηθειών

ΟΜηχανή συρμάτινου πριονιού εξόρυξης (Σειρά WSM)είναι μια λύση εξόρυξης πέτρας βαρέως τύπου, υψηλής απόδοσης, σχεδιασμένη για εξόρυξη γρανίτη, μαρμάρου, χαλαζίτη και ψαμμίτη ανοιχτού λάκκου. Κατασκευασμένη ειδικά για να χειρίζεται απαιτητικά περιβάλλοντα λατομείου που χαρακτηρίζονται από ακραία περιβαλλοντική σκόνη, υψηλή υγρασία και έντονες διακυμάνσεις της τάσης του δικτύου, η σειρά WSM αντικαθιστά την παραδοσιακή ανατίναξη και τη χειροκίνητη πρωτογενή κοπή με μια διαδικασία κοπής συρμάτων διαμαντιού υψηλής ακρίβειας.

Ενσωματώνοντας μονάδες μετατροπής διπλής συχνότητας με τάνυση κλειστού βρόχου PLC, το μηχάνημα εξασφαλίζει συνεχείς, βέλτιστες ταχύτητες κοπής χωρίς ολίσθηση σύρματος ή υπερβολική φθορά. Για τους χειριστές λατομείων που αντιμετωπίζουν περιορισμούς στην παροχή ρεύματος, οι προαιρετικές διαμορφώσεις κινητήρα μόνιμου μαγνήτη μειώνουν σημαντικά τη συνολική ηλεκτρική άντληση, επιτρέποντας την επέκταση του ορυχείου χωρίς να απαιτούνται δαπανηρές αναβαθμίσεις του δικτύου ηλεκτρικής ενέργειας.

2. Τεχνικές Προδιαγραφές

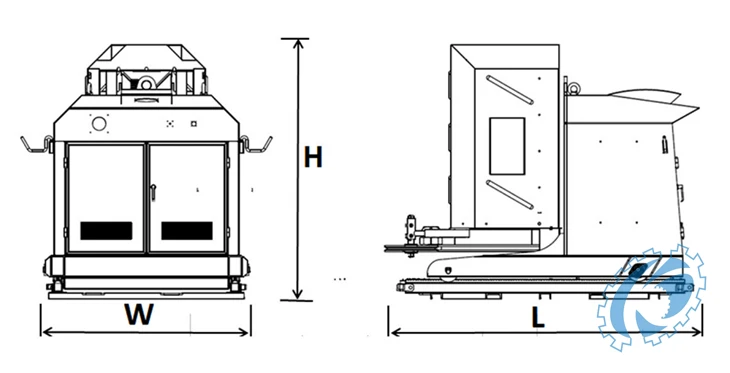

Παρακάτω είναι ο πλήρης πίνακας προδιαγραφών μηχανικής για τα τέσσερα τυπικά μοντέλα της σειράς WSM Mining Wire Saw Machine:

3. Αρχή εργασίας & Τεχνολογία οδήγησης

Έλεγχος σταθερής τάσης κλειστού βρόχου

Η μηχανή συρμάτινου πριονιού WSM χρησιμοποιεί ασύστημα μετατροπέα διπλής συχνότηταςσε συνδυασμό με βιομηχανικής ποιότηταςΜονάδα ελέγχου PLC. Το σύστημα λειτουργεί σε βρόχο ανάδρασης σταθερής τάσης: καθώς το διαμαντένιο σύρμα συναντά μεταβλητή σκληρότητα βράχου ή αλλαγές δομικής πυκνότητας εντός της πέτρινης μάζας, το σύστημα ελέγχου μετρά δυναμικά την αντίσταση κοπής και προσαρμόζει αυτόματα την προς τα πίσω γραμμική ταχύτητα διαδρομής του μηχανήματος. Αυτή η προσαρμοστική τροφοδοσία σε πραγματικό χρόνο αποτρέπει το κούμπωμα του διαμαντένιου σύρματος, ελαχιστοποιεί την πρόωρη φθορά των σφαιριδίων και διατηρεί τις γραμμικές ταχύτητες κοπής του σφονδύλου στα βέλτιστα επίπεδα (μεταβλητά από 0 έως 40 m/s).

Μόνιμος μαγνήτης & προσαρμογή ευρείας τάσης

Τα λατομεία υποφέρουν συχνά από αστάθεια τάσης λόγω μεγάλων διαδρομών καλωδίων και βαρέων φορτίων εκκίνησης μηχανημάτων. Το σύστημα μετάδοσης κίνησης WSM έχει κατασκευαστεί για να λειτουργεί αξιόπιστα σε ευρεία διακύμανση τάσης. Επιπλέον, η Kaida προσφέρει προαιρετική υψηλή απόδοσηκινητήρας μόνιμου μαγνήτη, παρέχοντας ανώτερο συντελεστή ισχύος και εξοικονόμηση ενέργειας που επιτρέπουν την εξόρυξη υψηλής ροπής χωρίς υπερφορολόγηση της χωρητικότητας των τοπικών υποσταθμών. Ελέγξτε την πλήρη κατηγορία εξοπλισμού κοπής λατομείου για πρόσθετες λύσεις.

4. Διαμόρφωση Μηχανών & Δομική Αρχιτεκτονική

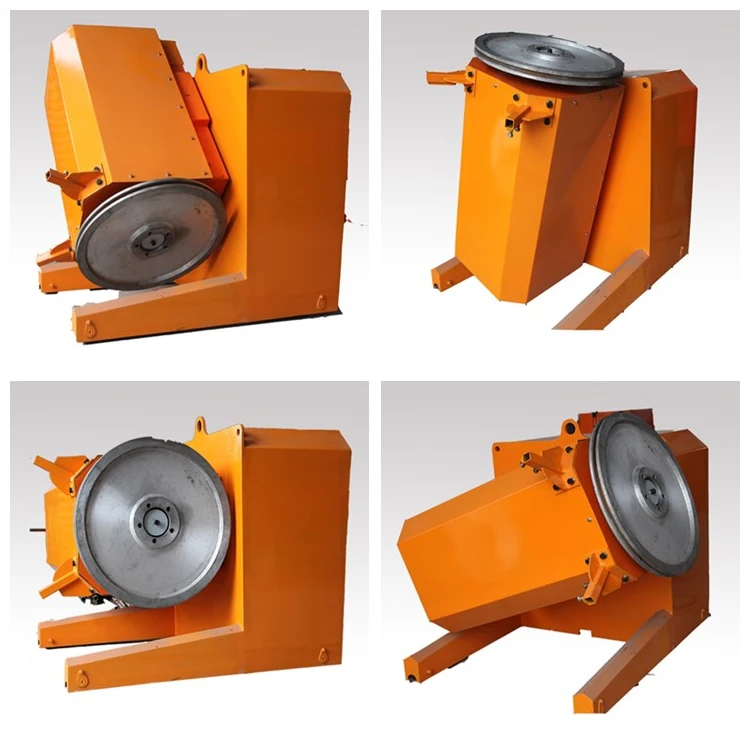

1. Μηχανοκίνητη περιστρεφόμενη κεφαλή κοπής ±180 μοιρών: Η κύρια κεφαλή σφονδύλου διαθέτει πλευρική κίνηση με ηλεκτροκινητήρα και πλήρη περιστροφή ±180 μοιρών με κινητήρα. Αυτό επιτρέπει στους χειριστές να ευθυγραμμίζουν εύκολα το συρμάτινο πριόνι για κάθετες κοπές πάγκου, οριζόντιες τομές πυθμένα και κοψίματα κεκλιμένης κλίσης χωρίς φυσική επανατοποθέτηση του βαρέως πλαισίου.
2. Φάση-Αγνωστική ηλεκτρική διεπαφή: Το σύστημα ελέγχου ενσωματώνει μια αρχιτεκτονική αυτόματης ανίχνευσης φάσης χωρίς περιορισμούς ακολουθίας φάσεων. Οι χειριστές μπορούν να συνδέσουν τα καλώδια τροφοδοσίας του ορυχείου χωρίς έλεγχο ή εναλλαγή της σειράς φάσης, προστατεύοντας τα εσωτερικά ηλεκτρονικά από ζημιά αναστροφής φάσης.
3. Σφραγισμένοι φωτοηλεκτρικοί διακόπτες εγγύτητας: Ο έλεγχος θέσης και τα όρια ορίων στην κεφαλή κοπής βασίζονται σε φωτοηλεκτρικούς αισθητήρες εγγύτητας που έχουν σχεδιαστεί ειδικά για να αντέχουν σε έντονους κραδασμούς, ψεκασμό νερού και λειαντική σκόνη πέτρας.
4. Αρθρωτές ράγες οδηγών βαρέως τύπου: Το μηχάνημα κινείται σε ένα αρθρωτό σύστημα πίστας από χαλύβδινα τμήματα 2 μέτρων - τρία τμήματα (6 m συνολικά) για το WSM-45 και πέντε τμήματα (10 m συνολικά) για τα WSM-55, WSM-75 και WSM-90 - με βάρη πίστας ανά τμήμα που κυμαίνονται από 80 kg (WSM-45) έως 88 kg, επιτρέποντας την αποσυναρμολόγηση μετεγκατάσταση σε ανώμαλους πάγκους λατομείων.

5. Συστήματα Προστασίας Ασφαλείας

Για την προστασία του εξοπλισμού και του προσωπικού λατομείου κατά τη διάρκεια συνεχούς κοπής υψηλού φορτίου, η σειρά WSM είναι εξοπλισμένη με μια πολυεπίπεδη σουίτα προστασίας ασφαλείας:

• Προστασία από σπασίματα διαμαντιών: Διακόπτει αμέσως τη διαδρομή του μηχανήματος και την περιστροφή του σφονδύλου εάν η τάση του σύρματος πέσει απότομα, αποτρέποντας το χαλαρό χτύπημα του σύρματος.
• Προστασία από απώλειες και υπερφόρτωση φάσης: Διακόπτει αυτόματα την τροφοδοσία εάν κάποια φάση χάσει τάση ή εάν το ρεύμα κινητήρα υπερβεί τα προκαθορισμένα όρια ασφαλείας.
• Προστασία θέσης ορίου τερματικού: Οι φωτοηλεκτρικοί διακόπτες εγγύτητας ορίζουν σκληρά όρια για την πλευρική περιστροφή της κεφαλής και τη διαδρομή τροχιάς, αποτρέποντας τη μηχανική σύνδεση.
• Τερματισμός κυκλώματος έκτακτης ανάγκης: Οι αποκλειστικές ασφάλειες του κιβωτίου ελέγχου επιτρέπουν την άμεση χειροκίνητη παράκαμψη.

6. Διασύνδεση ελέγχου & αυτοματισμός χωρίς επίβλεψη

Πλατφόρμα ελέγχου HMI με οθόνη αφής

Η κεντρική πλατφόρμα ελέγχου διαθέτει μια διαισθητική, πολυγλωσσική διεπαφή οθόνης αφής που εμφανίζει λειτουργικές παραμέτρους σε πραγματικό χρόνο:

• Ρεύμα κύριου κινητήρα και καθαρό ρεύμα κοπής
• Γραμμική ταχύτητα καλωδίου (0–40 m/s)
• Ταχύτητα και κατεύθυνση ταξιδιού της μηχανής
• Συνολικός συσσωρευμένος χρόνος λειτουργίας και χρονόμετρα εργασίας
• Διαγνωστικά σφάλματα συστήματος και αρχεία καταγραφής προστασίας

Αυτόματη κοπή χωρίς επίβλεψη

Το λογισμικό ελέγχου εναλλάσσεται απρόσκοπτα μεταξύ τουςΧειροκίνητη λειτουργία(για αρχική ρύθμιση σύρματος, τοποθέτηση εγκοπής και τάνυση) καιΑυτόματη λειτουργία(για κοπή παραγωγής). Μόλις ξεκινήσει η αυτόματη κοπή, το PLC διατηρεί τη βέλτιστη τάση και την ταχύτητα διαδρομής αυτόνομα. Το μηχάνημα μπορεί να λειτουργεί εντελώς χωρίς επιτήρηση, επιτρέποντας σε έναν μόνο τεχνικό λατομείου να επιβλέπει πολλαπλές μονάδες συρμάτινου πριονιού WSM ταυτόχρονα σε διαφορετικές επιφάνειες λατομείου.

7. Οδηγός επιλογής και προμήθειας μοντέλου

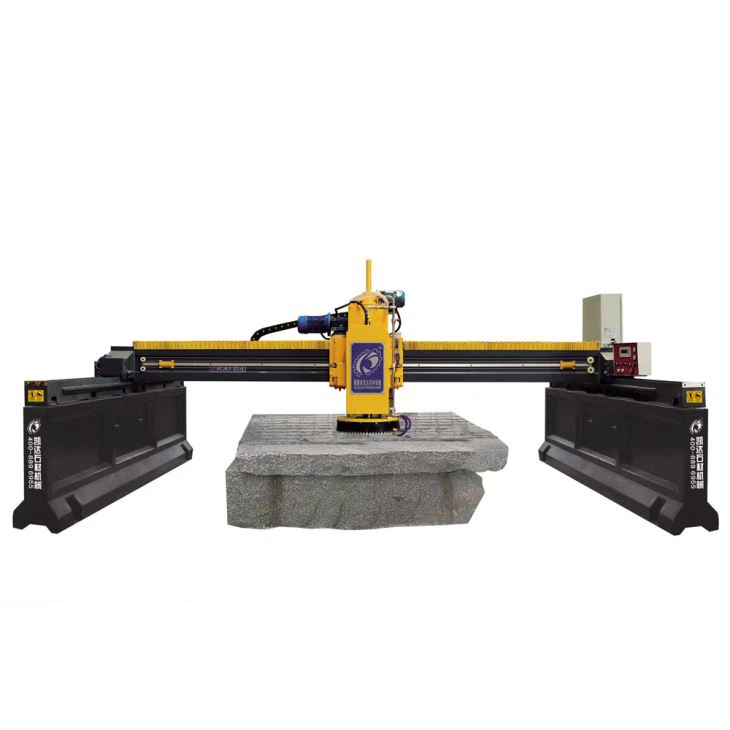

Η επιλογή του βέλτιστου μοντέλου WSM εξαρτάται από τη γεωλογία του λατομείου, τις απαιτούμενες διαστάσεις της όψης κοπής και την ηλεκτρική υποδομή του χώρου. Για τα ναυπηγεία δευτερογενούς επεξεργασίας, μπορείτε επίσης να κοιτάξετε στο δικό μαςμηχανές κοπής πέτρας γέφυρας:

• WSM-45 (45 kW / 48 kW Σύνολο): Ιδανικό για λατομεία μαρμάρου και ασβεστόλιθου μικρού έως μεσαίου μεγέθους, δευτερεύοντα κλάδεμα ή τοποθεσίες με περιορισμένη χωρητικότητα μετασχηματιστή. Μέγιστη απόσταση κοπής: 1.850 χλστ. Συνολικό βάρος: 1.645 kg.
• WSM-55 (55 kW / 58 kW Σύνολο): Συνιστάται για λατομεία γρανίτη μέσης σκληρότητας, τυπική εξόρυξη πάγκου και γενικό τεμαχισμό τεμαχίων όπου απαιτείται ισορροπημένη ισχύς και κινητικότητα. Μέγιστη απόσταση κοπής: 1.950 χλστ. Συνολικό βάρος: 2.820 κιλά.
• WSM-75 (75 kW / 79 kW Σύνολο): Κατασκευασμένο για εξόρυξη γρανίτη μεγάλης κλίμακας, σχηματισμούς σκληρών λίθων (π.χ. χαλαζίτης, πυκνός βασάλτης) και βαθιές κάθετες τομές έως και 2.100 mm. Συνολικό βάρος: 4.050 κιλά.
• WSM-90 (90 kW / 95 kW Σύνολο): Εμβληματικό μοντέλο βαρέως τύπου σχεδιασμένο για ορυχεία γρανίτη ανοιχτού λάκκου υψηλής παραγωγής, μέγιστη ωριαία απόδοση τετραγωνικών μέτρων και συνθήκες πετρωμάτων εξαιρετικής σκληρότητας. Μέγιστη απόσταση κοπής: 2.250 χλστ. Συνολικό βάρος: 4.500 κιλά.

8. Οδηγίες εγκατάστασης, λειτουργίας και συντήρησης

1. Ρύθμιση κομματιού: Τοποθετήστε τη σπονδυλωτή ράγα οδήγησης σε ένα επίπεδο πάγκου λατομείου - 3 τμήματα (6 m συνολικά) για τα WSM-45 ή 5 τμήματα (10 m συνολικά) για τα WSM-55, WSM-75 και WSM-90. Ασφαλίστε τους πείρους αγκύρωσης σιδηροτροχιάς για να αντισταθείτε στις δυνάμεις έλξης προς τα πίσω κατά τη διάρκεια της αυτόματης διαδρομής.

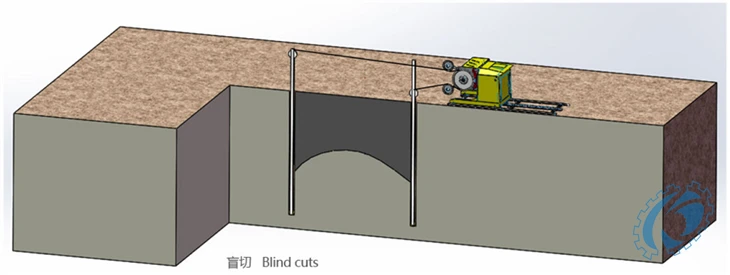

2. Σπειρώματα & τάνυση σύρματος: Περάστε το συρμάτινο βρόχο από διαμάντι μέσα από προ-διάτρητες κάθετες και οριζόντιες διασταυρώσεις γεώτρησης. Ρυθμίστε τη θέση της μηχανοκίνητης κεφαλής κοπής (περιστροφή ±180 μοιρών) έως ότου το σύρμα ευθυγραμμιστεί πλήρως με την αυλάκωση του σφονδύλου.
3. Βαθμονόμηση παραμέτρων: Ορίστε τη γραμμική ταχύτητα στόχου (συνήθως 22–30 m/s για γρανίτη, 30–40 m/s για μαλακό μάρμαρο) και τα μέγιστα όρια ρεύματος κινητήρα στην οθόνη αφής.
4. Συντήρηση ρουτίνας:
   • Ελέγχετε καθημερινά τις ελαστικές επενδύσεις σφονδύλου για φθορά αυλακώσεων ή ενσωματωμένες πέτρες.
   • Καθαρίστε τους φωτοηλεκτρικούς διακόπτες εγγύτητας και ελέγξτε τις φίσες των καλωδίων για ακεραιότητα στεγανοποίησης υγρασίας.
   • Λιπάνετε τους πλευρικούς οδηγούς κεφαλής και τα συγκροτήματα περιστρεφόμενων γραναζιών ανά εργοστασιακά διαστήματα.

9. Υποστήριξη κατασκευαστών & παγκόσμιο δίκτυο μετά την πώληση

Ως κατασκευαστής πιστοποιημένος σύμφωνα μεΠρότυπα ISO9001, ISO14001 και CE, Fujian Province Kaida Stone Machinery Co., Ltd. παρέχει ολοκληρωμένη παγκόσμια υποστήριξη για όλο τον εξοπλισμό της σειράς WSM:

• Προσαρμοσμένη Διάταξη Λατομείου & Σχεδιασμός CAD: Η ομάδα μηχανικών της Kaida βοηθά τους πελάτες στη διαμόρφωση των βέλτιστων υψών πάγκων, των διατάξεων διανομής ισχύος και των ποσοτήτων μηχανών.
• Τηλεδιάγνωση & Τεχνική Βοήθεια: Οι ενσωματωμένες διεπαφές ελέγχου υποστηρίζουν απομακρυσμένη αντιμετώπιση τεχνικών προβλημάτων για την άμεση επίλυση ανωμαλιών λειτουργίας.
• Ανταλλακτικά & Παγκόσμια Διανομή: Υποστηριζόμενη από 35 εγχώρια υποκαταστήματα και πάνω από 30 διεθνείς αντιπροσώπους, η Kaida διαθέτει πλήρη ανταλλακτικά (σφόνδυλους, ράγες, μονάδες PLC, διακόπτες εγγύτητας) για γρήγορη παγκόσμια αποστολή.
•
